1. YYH系列產品介紹

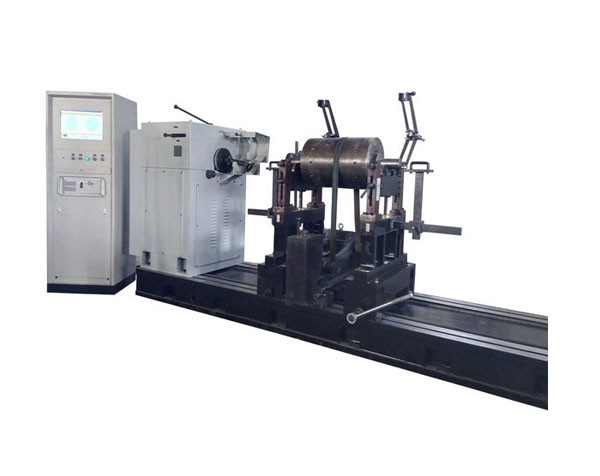

YYH系列是萬向聯軸節或圈帶驅動兩種驅動方式都可以使用的通用硬支承臥式雙面動平衡機。設備常規型號由YYH-160A到Y(jié)YH-5000A，更大型號的雙驅動平衡機需要與廠家商量定制。設備既有萬向節驅動方式下對工件的廣泛適用性又具有圈帶驅動下對于規則圓柱類工件平衡的方便快捷，因此兼具萬向節驅動和圈帶圈帶兩種驅動方式的優點。設備可以可在單面、雙面及多個校正面上進行平衡測量，適合軸類、盤類外伸轉子。YYH系列平衡機是廠礦企業和個體維修服務的理想機型。同型號的雙驅動平衡機的相關參數請對照相應的圈帶和萬向節平衡，例如YYH-500A型平衡萬向節驅動時的參數參照YYW-500A，圈帶驅動時和圈帶相關的參數請參照YYQ-500A。
2.測量系統
★工業控制計算機， 19英寸液晶顯示器（可根據客戶需要配觸摸屏），Windows操作平臺
★配本公司自主開發平衡測量系統。通用軟件功能齊涵蓋了國內主流平衡機軟件所具有的所有功能，操作全部采用漢化菜單結構，操作步驟文字提示；專用軟件包括：各類全自動平衡機軟件、帶有自動定位功能的軟件、傳動軸多軸聯校的軟件等
★測量系統性能強大：任意工件定標，測量轉速范圍寬80轉/分開始啟測，測量速度塊，不平衡量幅值和相位穩定，高去重率和分離比，高靈敏度
★軟件帶許用不平衡量計算器，操作人員只需要輸入工件的許用震動精度級、質量、工作轉速、和半徑點擊計算就能夠工件允許剩余不平衡量的克數
★軟件完全自主開發，可根據客戶要求修改或添加軟件功能（例如掃描二維碼添加工件身份名稱至測量結果中保存起來，以便將來質量追究）
3.機械部分和控制
★擺駕和床身采用鑄件，足夠的剛性和穩定性；擺駕抗靜壓能力強，在設備驅動能力足夠的前提下一般可過載百分之20以上
★平衡機上的滾輪采用軸承鋼制造，整體鹽浴淬火硬度達到了HRC55以上；滾輪支撐面磨削之后再拋光徑向跳動小再配精細滾輪軸承，使得工件運轉更平穩對測量信號的干擾更低
★萬向節采用精細加工，并經過同心校正和平衡。這樣大大減小了萬向節在平衡時對工件平衡量的影響，保證了工件平衡的精度。
★擺架可以沿床身移動且可以停在床身以上的任何部位，所以設備可以平衡之間任意長度的工件。
★設備安裝快速切換電器，可以讓兩種驅動方式使用更方便。
★設備質量可靠，采用變頻調速系統，電機軟啟動軟停止對設備的沖擊小，延長了設備的使用壽命。設備可連續工作，維修保養簡單方便
注：想了解設備更詳細的情況請與我們聯系
廠家標準配置參數
|
型號 |
驅動方式 |
工件質量范圍kg |
工件最大直徑mm |
兩支承間距離mm |
支承處軸頸范mm |
圈帶拖動處直徑范圍mm |
平衡轉速r/min |
最小可達剩余不平衡量g.mm/kg |
不平衡量減小率% |
電機功率kw |
|
YYH-160A |
圈帶 |
2-160 |
Φ950 |
80-1420 |
Φ10-90 |
Φ30-300 |
300-1100 |
≤0.5 |
≥90 |
1.5 |
|
萬向節 |
5-160 |
/ |
≤1 |
2.2 |
||||||
|
YYH-300A |
圈帶 |
5-300 |
Φ1200 |
150-1500 |
Φ10-90 |
Φ40-450 |
300-1100 |
≤0.5 |
≥90 |
4 |
|
萬向節 |
10-300 |
/ |
≤1 |
5.5 |
||||||
|
YYH-500A |
圈帶 |
10-500 |
Φ1500 |
150-1500 |
Φ20-120 |
Φ40-500 |
300-1100 |
≤0.5 |
≥90 |
4 |
|
萬向節 |
20-500 |
/ |
≤1 |
5.5 |
||||||
|
YYH-1000A |
圈帶 |
10-1000 |
Φ1500 |
150-2600 |
Φ20-120 |
Φ40-650 |
300-1200 |
≤0.5 |
≥90 |
5.5 |
|
萬向節 |
20-1000 |
/ |
≤1 |
7.5 |
||||||
|
YYH-1600A |
圈帶 |
320-1600 |
Φ1800 |
150-2600 |
Φ20-120 |
Φ40-800 |
150-1500 |
≤0.5 |
≥90 |
7.5 |
|
萬向節 |
30-1600 |
/ |
≤1 |
11 |
||||||
|
YYH-3000A |
圈帶 |
50-3000 |
Φ2000 |
300-2600 |
Φ20-120 Φ120-240 |
40-900 |
80-1100 |
≤0.5 |
≥90 |
11 |
|
萬向節 |
100-3000 |
/ |
≤1 |
11 |
||||||
|
YYH-5000A |
圈帶 |
200-5000 |
Φ2000 |
300-2960 |
Φ40-180 Φ180-300 |
40-1000 |
80-1100 |
≤0.5 |
≥90 |
15 |
|
萬向節 |
200-5000 |
|
≤1 |
18.5 |
★以上為本廠標準配置設備參數，我們支持產品定，制根據客戶的需求對設備的直徑，長度，滾輪支撐工件的軸徑范圍等做設備結構允許的相應的改動
★設備圈帶驅動部分可以增加角度跟 蹤功能
★設備可以增加不影響測量性能的合理附件，比如防護和去重裝置等
