1. YLD系列產品介紹

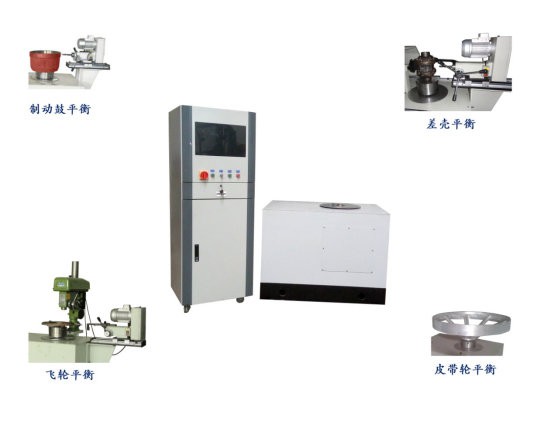

該系列是單面立式動平衡機，常規的型號測量范圍200千克以內，也可根據客戶的需求定制5000千克內的單面立式平衡機。本機適用于盤狀旋轉件在單面上進行動平衡校驗，是風扇風葉，換氣扇風葉，汽車飛輪，離合器，剎車盤，制動轂，液力偶合器等零部件進行動平衡校驗的理想設備，只需更換安裝工件的夾具，即可進行平衡校驗。該系列常規產品分為“A”型和”Q”型。 “A”型為變頻器調速，手動夾緊工件；”Q”型為變頻調速氣動夾緊工件。由工業控制計算機進行數據處理，彩色屏幕實時顯示不平衡量值、相位角和實時轉速，并配有工業機柜，與機械部分組成平衡機系統，便于參數存盤，打印，系統測試精度高，使用可靠，維修方便，較其他測試系統更為先進。并可根據客戶的工件為客戶定制各種通用夾具或專用夾具，也可配側去重鉆床，立去重鉆床和吸塵裝置等附具。

2.測量系統

★工業控制計算機， 19英寸液晶顯示器（可根據客戶需要配觸摸屏），Windows操作平臺

★200公斤以內立式平衡機配本公司自主開發通用平衡測量系統。通用軟件功能齊涵蓋了國內主流平衡機軟件所具有的所有功能，操作全部采用漢化菜單結構，操作步驟文字提示；大型立式平衡機配帶角度跟 蹤功能的立式機軟件

★測量系統性能強大：任意工件定標，測量轉速范圍寬80轉/分開始啟測，測量速度塊，不平衡量幅值和相位穩定，高去重率，高靈敏度

★軟件帶許用不平衡量計算器，操作人員只需要輸入工件的許用震動精度級、質量、工作轉速、和半徑點擊計算就能夠得 到工件允許剩余不平衡量的克數

★軟件完全自主開發，可根據客戶要求修改或添加軟件功能（例如掃描二維碼添加工件身份名稱至測量結果中保存起來，以便將來質量追究）

軟件功能具體詳情請聯系廠家

3.機械部分和控制

 ★設備采用鑄造底座、立支架、主軸座和支承座，設備具有足夠的剛性和穩定性，同型號設備過載能力百分之20以上

 ★主軸采用45#碳素結構鋼，經過鍛打，淬火，精磨以后，軸向與徑向跳動都在0.02mm以內；且主軸為加粗型即便是工件的不平量超過30000g*cm，設備也可以準確測量

★動力傳動采用多楔帶，運行平穩傳動可靠，對平衡測量影響小

★主軸帶同步旋轉刻度盤，便于不平衡量角度的找取

★主軸采用中空結構，主軸下端可以接旋轉氣缸，通過拉桿和氣動卡盤（或氣動工裝）可以快速夾緊工件

★設備質量可靠，采用變頻調速系統，電機軟啟動軟停止對設備的沖擊小，延長了設備的使用壽命。設備可連續工作，維修保養簡單方便

注：想了解設備更詳細的情況請與我們聯系

廠家標準配置參數

★以上為本廠標準配置設備參數。我們支持產品定，根據客戶的需求對設備設備進行相應設備結構允許的改動；例如可以采用伺服電機實現自動定位功能

★如有需要設備可以匹配電器適合單相AC220V, 50/60HZ電源

★廠家提供工件在平衡機上平衡時使用的工裝的定制 服務

★設備可以增加不影響測量性能的合理附件，比如防護、立式或臥式去重鉆床等
